      如何使用SDT超聲波檢測儀識別冷凝器泄漏?


      換熱器是用來使熱量從熱流體傳遞到冷流體,以滿足規定的工藝要求的裝置,是對流傳熱及熱傳導的一種工業應用。他們的目的是有效地將熱能從一種介質傳遞到另一種介質,同時保持這些介質分隔開。這些裝置有時被稱為“表面冷凝器”,應用于各種工業場景。比如煉油廠、水和水處理設施、食品加工和發電等領域。

      a

      管式冷凝器是由一束束裝在殼體內的鋼管排列組成的。為了使安裝有效地進行,管束和殼體必須無泄漏。兩種不同溫度的流體自由地流過管子并圍繞管子流動,只隔著*薄的鋼管,熱能的傳遞只需在管壁進行就可以完成。
      熱交換器在極高的壓力和溫度下工作,隨著時間的推移,會影響設備的完整性,導致故障。一個常見的故障原因就是腐蝕,相應的影響就是管道泄漏。事實上,管束由數千根管子組成,提供了更多的容量來適應泄漏問題。唄腐蝕和泄漏的管子只需要將其堵塞,就可以有效地將其去除,只保留足夠數量的管子,交換器可以繼續工作。
      管道的腐蝕主要由于硫酸鹽、有機酸和氯化物等污染物水平的增加。
      b
      將泄漏的管子進行堵塞,將它從服務當中去除,這是一個很好的解決方案。然而,查找泄漏點卻是一件很耗費時間的事,根據選用的檢測工具及經驗,可能需要用幾個小時、**甚至更長的時間來查找。另外,**問題也很重要。檢查人員在狹窄的空間和高溫高濕的環境中,很容易出現脫水中暑等意外,他們必須在團隊協作下工作,才能避免意外的發生。

      一、案例分析

      某座擁有4臺700兆瓦的發電廠,其中2個機組是燃煤的,另外2個機組是燃氣的。煤制油裝置依靠無泄漏冷凝器高效運行,從冷凝塔出來的水通過管子的內部,汽輪機排出的蒸汽通過管道,轉化為超純水的冷凝水,才被送回鍋爐并轉化為蒸汽。管的蒸汽側保持27英寸汞柱真空(約0.09Mpa)。任何管道的泄漏都會使冷卻塔中的水通過,并使超純水中含有鈉和硅,冷凝器管道泄漏會增加鍋爐水和蒸汽中的硅和鈉的含量,一旦鍋爐水中的硅和鈉含量達到750PPB,電廠就會被迫降低機組壓力,導致電能降低。

      技術團隊通過軟件對幾個機組內的硅和鈉含量進行監測,發現含量很高。通過閥門隔離的方法排查出有泄漏的半個冷凝器。工程師先用氦氣檢測出冷凝器泄漏的區域,然后再對每根管通入氦氣,檢測是否存在泄漏。另一面則使用SDT340超聲波檢測儀對大約18000根管進行掃描檢查,花費了大概30分鐘時間,而通過氦氣檢查大概需要**,超聲波檢測儀效率大大提升。

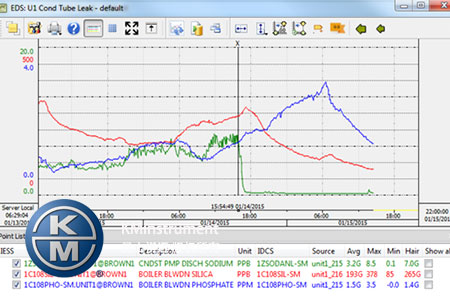

      c圖片:鈉和硅泄漏數值的上升表明管道發生泄漏

      640

      檢測設備:比利時SDT340超聲波檢漏儀

      超聲波SDT340與氦氣檢測有明顯優勢:
      1、超聲波可以識別較小的泄漏,而氦氣則無法檢測到。2、超聲波儀器可以使用掃描方法檢測,簡單方便快捷。3、節約成本,因為氦氣需要購買,且用量很大。

      4,更快地發現泄漏,意味著能更快地恢復機組滿負荷運行能力。

      用SDT超聲波檢測儀掃描熱交換器和冷凝器的任何部位,聆聽相同的、與壓縮氣體和真空泄漏有關的噪聲,以確定真空泄漏的大小及位置,作為定期預測維護的一部分,所有管道連接、法蘭、密封和進出門都應接受檢查。

      二、SDT340超聲波檢測儀檢測功能

       1、壓力容器及管道設備的氣液設備巡檢2、閥門和液壓系統的泄漏檢測3、泵氣蝕檢測

      4、空壓機內部泄漏檢測

      5、疏水器密封狀態監測

      6、電氣設備局放巡檢

      e

      想要了解更多關于超聲波檢漏儀,歡迎點擊:http://www.www.shenhuyi.com/pddetaildate/product/detail/20110121_10497686_LeakDetection.html
